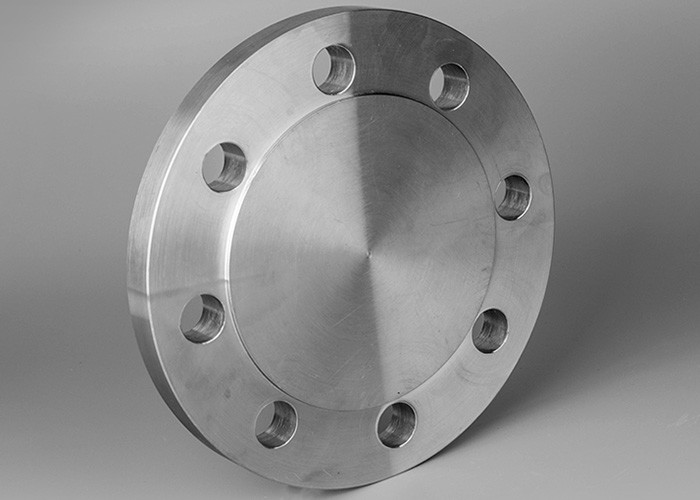

310 Edelstahl-Flansche Fitting
Größenstrecke: 1/2“ bis 80" DN10 zu DN2000
Entwurf: schweißender Hals, Beleg an, blind, Sockelschweißen, verlegt, Schossgelenk
Druck: PN2.5, PN6, PN10, PN16, PN25, PN40, class150, class300, class600, class900, class1500, class2500.
Wandstärke für schweißenden Halsflansch: GESCHLECHTSKRANKHEIT, SCH40, SCH80, SCH160. SCHXXS
Material: Kohlenstoffstahl, Edelstahl, legierter Stahl
Beschichtung: schwarze Farbe, gelbes transparentes Farben-, kaltes und heißesbad galvanisierten
Spezifikation:
1. Edelstahl: ASTM A 182, A 240
2. Grad: F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L, Duplexedelstahl UNS S31803, 2205, Superduplexedelstahl UNS S32750
3. Größe: ″ ANSI B 16,5 von 1/2 bis 24 ″ und classes150 bis 2500 (komplette Strecke)
4. Druck: ANSI-Klasse 150 bis 2.500
Oberfläche:
Angehobenes Gesicht (Rf)
Der Bereich des europäischen Systems für Edelstahlflansche
| Dichtflächeart |
Nenndruck PN/MPa (Stange) |
|
|
|
|
|
|
|
| 0,25 |
0,6 |
1 |
1,6 |
2,5 |
4 |
6,3 |
5 |
16 |
25 |
| -2,5 |
-6 |
-10 |
-16 |
-25 |
-40 |
-63 |
-100 |
-160 |
-250 |
| Angehobenes Gesicht (Rf) |
DN10-300 |
DN10-2000 |
DN10-1000 |
DN10-600 |
DN10-400 |
DN10-300 |
DN10-250 |
| Konvexe Oberfläche (MFM) |
- |
DN10-600 |
DN10-400 |
DN10-300 |
- |
| Nut und Feder (TG) |
- |
DN10-600 |
DN10-400 |
DN10-300 |
- |
| Fläche (FF) |
DN10-3000 |
DN10-2000 |
- |
| Gemeinsames Gesicht des Ringes (RJ) |
- |
DN15-400 |
DN15-300 |
DN15-250 |
| |
|
|
|
|
|
|
|
|
|
|
| Der Bereich des amerikanischen Systems für Edelstahlflansche |
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| Dichtflächeart |
Nenndruck PN/MPa (Klasse) |
|
|
|
|
| 2 |
5 |
11 |
15 |
26 |
42 |
|
|
|
|
| (150LB) |
(300LB) |
(600LB) |
(900LB) |
(1500LB) |
(2500LB) |
|
|
|
|
| Angehobenes Gesicht (Rf) |
DN15-600 |
DN15-300 |
|
|
|
|
| (1/2 „zu 24 ″) |
(1/2 „- ″ 12) |
|
|
|
|
| Konvexe Oberfläche (MFM) |
- |
DN15-600 |
DN15-65 |
DN15-300 |
|
|
|
|
| (1/2 „zu 24 ″) |
(1/2 „- ″ 2,1/2) |
(1/2 „- ″ 12) |
|
|
|
|
| Nut und Feder (TG) |
- |
DN15-600 |
DN15-65 |
DN15-300 |
|
|
|
|
| (1/2 „zu 24 ″) |
(1/2 „- ″ 2,1/2) |
(1/2 „- ″ 12) |
|
|
|
|
| Fläche (FF) |
DN15-600 |
- |
|
|
|
|
| (1/2 „zu 24 ″) |
|
|
|
|
| Gemeinsames Gesicht des Ringes (RJ) |
DN25-600 |
DN15-600 |
DN15-300 |
|
|
|
|
| (1/2 „zu 24 ″) |
(1/2 „zu 24 ″) |
(1/2 „- ″ 12) |
|
|
Diese werden hauptsächlich auf der Hitzekopplung von Rohren verwendet, wenn es Möglichkeit der Expansion des Abschnitts während Biegungsspannung auf der Koppelung gibt. Anwendung:
Ölfeld-, Offshore-, Wasser-System, Schiffbau, Erdgas, Electric Power, Rohr-Projekte etc.
Paket:
Die Edelstahlflanschprodukte werden entsprechend den internationalen Standards und den Regelungen sowie zu den Anträgen des Kunden verpackt. Wir würden große Sorgfalt anwenden, um jeden möglichen Schaden während der Lagerung oder des Transportes der Edelstahlflansche zu vermeiden.
